ER-SR22-ZD双门门禁控制器产品介绍 TCP/IP网络门禁系统与技术特性详解

产品概述

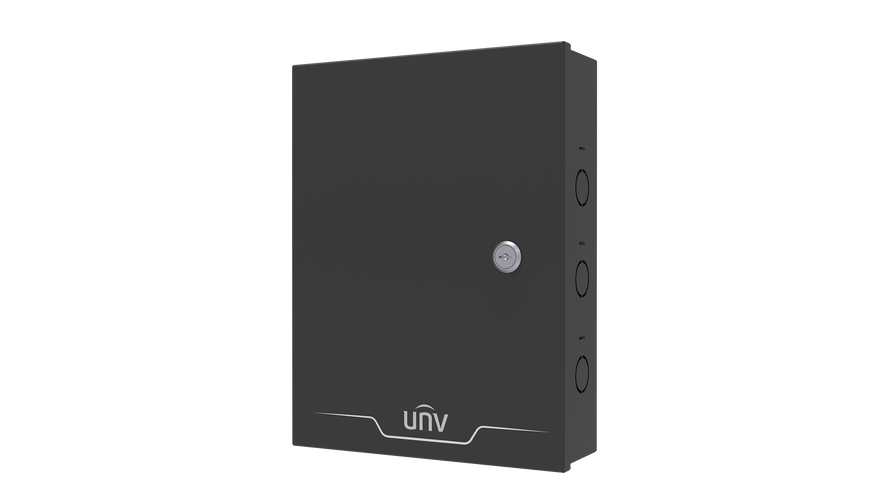

ER-SR22-ZD是一款面向中小型安防场景设计的双门门禁控制器，支持TCP/IP组网架构，可同时管理两个门禁点的进出权限、读卡器接入与电锁控制。该控制器适用于办公楼、园区、学校、住宅小区等需要对双门进行独立或联动管控的出入通道场景，具备网络通信、本地存储、消防联动及脱机运行能力。

产品特点

1. TCP/IP网络通信
控制器标配RJ45以太网接口，基于TCP/IP协议与上位管理平台实时通信，支持跨网段、跨区域组网。每条門禁事件（刷卡、开门、报警等）可即时上传至管理软件，便于集中监控与数据追溯。

2. 双门独立管控
支持两路门禁点独立配置，每路可单独设置开门时长、常开常闭模式、互锁逻辑及多卡认证策略。两门之间可配置互锁（反潜回）功能，满足高安全区域的双门互锁需求。

3. 多类型读卡器兼容
支持Wiegand 26/34协议读卡器接入，兼容IC卡、ID卡、CPU卡及手机NFC、二维码等多种凭证介质，便于用户按场景灵活选配前端设备。

4. 大容量本地存储与脱机运行
控制器内置存储模块，可本地保存数万张卡片权限及十万条以上出入记录。在网络中断情况下，控制器可脱机独立完成刷卡验证、开门控制与记录存储，网络恢复后自动补传数据，保障门禁系统持续可用。

5. 消防联动与多重报警
支持消防联动输入接口，火灾报警信号触发时自动释放所有门锁，保障人员疏散。同时具备门磁异常、强行开门、开门超时、读卡器防拆等报警检测能力，报警事件实时上传平台。

6. 多门互锁与反潜回
支持双门互锁（A门开启时B门锁闭）及反潜回（Anti-passback）逻辑，防止尾随与卡片重复使用，提升通道安全性。

7. 断电保护与数据安全
采用 flash 存储与断电保护设计，意外断电后权限数据与出入记录不丢失；支持数据加密传输，防止通信内容被窃取或篡改。

产品尺寸

ER-SR22-ZD控制器采用壁挂式金属外壳设计，整机尺寸约为 280mm（长）× 230mm（宽）× 70mm（高）（具体尺寸以实物及装箱清单为准），外壳预留标准安装孔位，支持壁挂安装于弱电井、设备间或门禁点附近。设备工作电压为DC 12V，功耗低，接线端子包含读卡器接口、电锁接口、门磁接口、出门按钮接口及消防联动输入接口，布线清晰、维护便捷。
